波峰焊的作用以及结构

     波峰焊是大家比较常见的电子设备，那么关于它的波峰焊的作用以及结构，接下来，由小编给大家介绍一下。

波峰焊的作用以及结构

1、波峰焊是种借助泵压作用，使熔融的液态焊料表面形成特定形状的焊料波，当插装了元器件的装联组件以一定角度通过焊料波时，在引脚焊区形成焊点的工艺技术。组件在由链式传送带传送的过程中，先在焊机预热区进行预热(组件预热及其所要达到的温度依然由预定的温度曲线控制)。实际焊接中，通常还要控制组件面的预热温度，因此许多设备都增加了相应的温度检测装置(如红外探测器)。预热后，组件进入锡槽进行焊接。锡槽盛有熔融的液态焊料，钢槽底部喷嘴将熔碰焊料喷出一定形状的锡波，这样，在组件焊接面通过锡波时就被焊料波润湿焊区并进行扩展填充，终实现焊接过程。

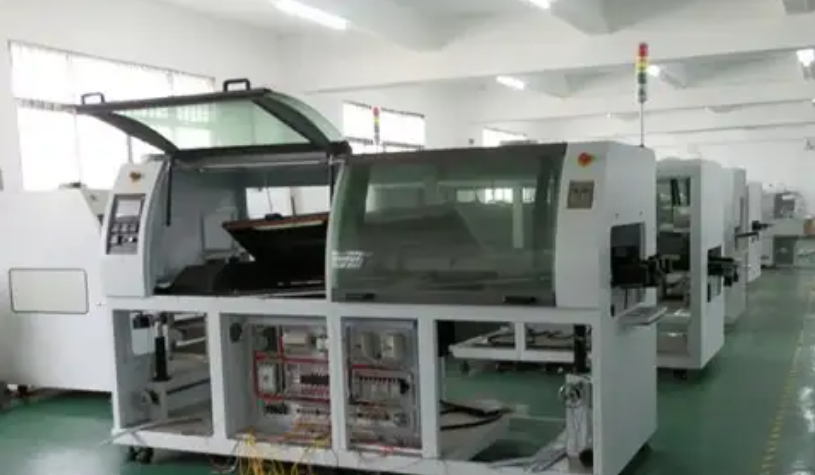

2、波峰焊接炉一般都具有传输系统、加热系统、光电控制系统、冷却系统、助焊剂的供给系统，以及链条上的夹抓清洁系统和空气压缩系统，此外，还具有污浊空气排放系统及焊料的控温系统，高端的波峰焊接炉还具有充氮系统。
